Монтаж воздуховодов

Монтаж воздуховодов - это важный этап в установке системы вентиляции и кондиционирования воздуха. Этот процесс включает в себя несколько этапов, таких как проектирование, подготовка поверхностей, установка креплений, монтаж воздуховодов и вентиляционного оборудования, а также тестирование системы. После завершения всех этапов работ система будет готова к эксплуатации.

Стоимость монтажа воздуховодов

Толщина металла 1,0 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	1157	1275	1392
Прямой участок свыше L=1250	1380	1490	1600
Фасонные изделия, заглушенные воздуховоды	1685	2145	2265
Нестандартные изделия, заглушки	2245	2400	2500
Толщина металла 1,2 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	1225	1390	1515
Прямой участок свыше L=1250	1450	1635	1735
Фасонные изделия, заглушенные воздуховоды	1785	2325	2450
Нестандартные изделия, заглушки	2805	3265	3420
Толщина металла 1,4 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	1430	1585	1735
Прямой участок свыше L=1250	1685	1870	1990
Фасонные изделия, заглушенные воздуховоды	1890	2755	3010
Нестандартные изделия, заглушки	3010	3570	3725
Толщина металла 1,5 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	1460	1615	1765
Прямой участок свыше L=1250	1755	1970	2145
Фасонные изделия, заглушенные воздуховоды	2095	2860	3110
Нестандартные изделия, заглушки	3215	3775	3930
Толщина металла 2,0 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	2040	2400	2550
Прямой участок свыше L=1250	2195	2805	3015
Фасонные изделия, заглушенные воздуховоды	3980	4590	4795
Нестандартные изделия, заглушки	5000	5610	5815
Толщина металла 3,0 мм	б/фл	фл уг 25х25	фл уг 32х32
Цена	(руб./м2)	(руб./м2)	(руб./м2)
Прямой участок L=1250	3165	3570	3825
Прямой участок свыше L=1250	3725	4285	4540
Фасонные изделия, заглушенные воздуховоды	6275	6880	7090
Нестандартные изделия, заглушки	7040	7650	7855

Монтаж прямоугольных воздуховодов из оцинкованной стали

Вид соединения	Шина №20	Шина №20	Шина №30	Шина №30
Толщина металла, мм	0,55	0,7	0,7	1,0
(руб./м2)
Прямой участок L=1250	605	765	820	1075
Прямой участок свыше L=1250	675	865	920	1175
Прямой участок менее L=1250	870	970	1070	1275
Фасонные изделия, заглушенные воздуховоды	995	1175	1225	1530
Нестандартные изделия, заглушки	1890	2245	2345	3010
Стоимость прямоугольных воздуховодов со стороной меньше 150 мм рассчитывается: 1) любых прямых участков по цене фасонных деталей; 2) фасонные детали и патрубки по цене нестандартных деталей

ВОЗДУХОВОДЫ КРУГЛЫЕ ПРЯМОШОВНЫЕ ОЦИНКОВАННЫЕ БЕЗ ФЛАНЦЕВ

Толщина металла, мм	0,55	0,7	1,0
Цена	(руб./м2)
Прямой участок L=1250	545	715	970
Прямой участок менее L=1250	600	1000	1325
Прямой участок свыше L=1250	600	1000	1325

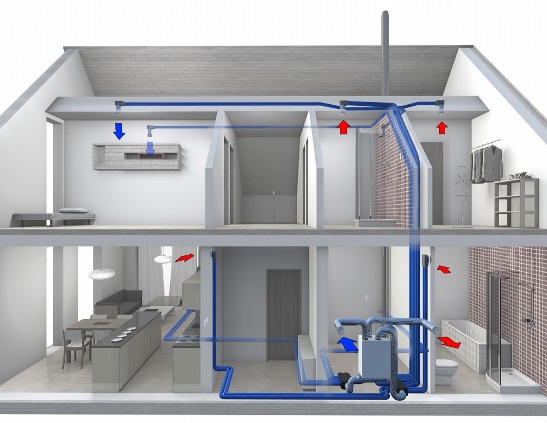

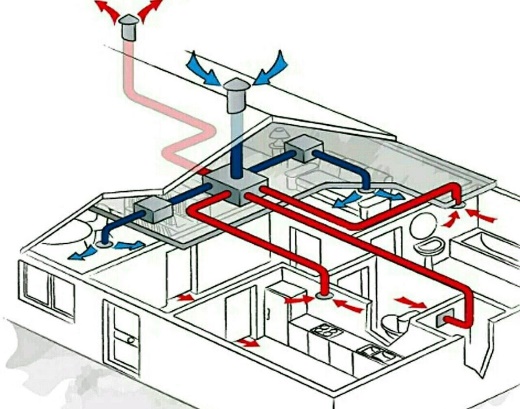

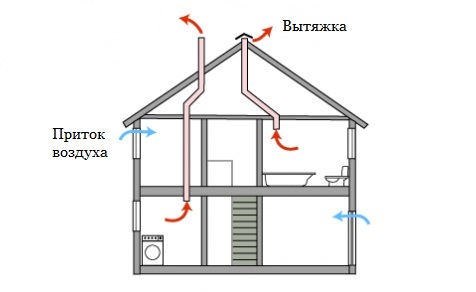

Виды систем вентиляции

Этапы монтажа вентиляции

• согласование разработанных проектных решений или монтажных схем с заказчиком;
• разработка сметной документации и подготовка графика проведения работ;
• поставка, монтаж технического оснащения и воздуховодов;
• испытания систем, подписание соответствующих актов и исполнительных схем, которые свидетельствуют о том, что вентиляция пригодна к эксплуатации;
• пуско-наладочные работы, настройка шумоизоляции, составление документации под ключ.

Виды монтажа

Качественный монтаж воздуховодов— ключевой этап создания эффективной вентиляционной системы любого объекта. От правильности выполнения работ напрямую зависит микроклимат в помещении, уровень шума, энергоэффективность и срок службы всего комплекса оборудования. Профессиональный монтаж систем вентиляции требует глубоких инженерных знаний, практического опыта и строгого соблюдения нормативных требований.

Виды воздуховодов и особенности их установки

Перед началом работ важно определить оптимальный тип воздуховодов для конкретного объекта. Выбор влияет не только на технические характеристики системы, но и на стоимость монтажа воздуховодов в целом.

Классификация по форме сечения

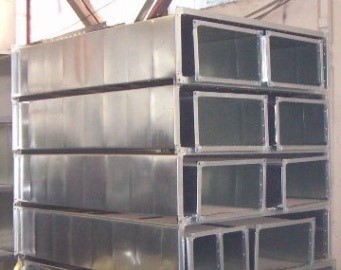

Монтаж прямоугольных воздуховодов широко применяется в коммерческих и промышленных зданиях. Такие конструкции позволяют рационально использовать пространство за подвесными потолками, обеспечивают высокую пропускную способность и легко интегрируются в архитектурные решения. Прямоугольное сечение оптимально при ограниченной высоте межпотолочного пространства.

Круглые воздуховоды отличаются лучшими аэродинамическими показателями, меньшим сопротивлением воздушному потоку и более низким уровнем шума. Их монтаж технологически проще, а герметизация соединений надёжнее за счёт стандартизированных фасонных элементов.

Классификация по материалу изготовления

Монтаж воздуховодов из оцинкованной стали остаётся наиболее востребованным решением благодаря оптимальному соотношению цены, долговечности и эксплуатационных характеристик. Оцинкованные конструкции устойчивы к коррозии, выдерживают значительные механические нагрузки и пригодны для транспортировки воздуха с температурой до +80°C.

Нержавеющая сталь применяется в агрессивных средах: на предприятиях пищевой, химической, фармацевтической промышленности. Пластиковые воздуховоды используются в системах с повышенными требованиями к химической стойкости и в условиях высокой влажности.

Гибкие алюминиевые и полимерные воздуховоды служат для подключения диффузоров, решёток и других устройств, а также в местах со сложной геометрией прокладки трассы.

Общие правила установки

Монтаж вентиляции выполняется в соответствии со СНиП 41-01-2003, СП 73.13330.2016 и требованиями проектной документации. Соблюдение нормативов гарантирует безопасность, эффективность и долговечность системы.

Требования к проектной документации

Перед началом монтажа системы воздуховодов обязательно разрабатывается проект, включающий:

• Аксонометрические схемы с указанием сечений, длин участков и высотных отметок
• Спецификацию материалов и оборудования
• Расчёт аэродинамического сопротивления сети
• Узлы крепления и прохода через строительные конструкции
• Схемы подключения к вентиляционному оборудованию

Грамотная смета монтажа воздуховодов формируется именно на основе детализированного проекта, что исключает непредвиденные расходы в процессе работ.

Основные принципы прокладки трасс

При проектировании и монтаже соблюдаются следующие правила:

1. Минимизация поворотов и переходов— каждый фасонный элемент увеличивает аэродинамическое сопротивление
2. Оптимальная скорость воздуха— для магистральных каналов 6-8 м/с, для ответвлений 4-5 м/с
3. Уклон горизонтальных участков— не менее 0,005 в сторону дренажных устройств для систем с возможной конденсацией
4. Доступность для обслуживания— ревизионные люки устанавливаются через каждые 15-20 метров и перед фасонными элементами
5. Компенсация температурных расширений— на протяжённых участках предусматриваются компенсаторы

Этапы профессионального монтажа воздуховодов

Комплексный монтаж вентиляционных изделий включает несколько последовательных этапов, каждый из которых критически важен для конечного результата.

Подготовительные работы

На подготовительном этапе выполняется:

• Изучение проектной документации и согласование решений со смежными системами
• Разметка трасс с учётом существующих коммуникаций
• Подготовка монтажных проёмов в стенах и перекрытиях
• Комплектация объекта материалами и оборудованием
• Организация складирования и подъёмно-транспортных операций

Тщательная подготовка сокращает сроки монтажа и предотвращает простои бригады.

Установка крепёжных конструкций

Надёжность крепления определяет безопасность эксплуатации системы на протяжении всего срока службы. Применяются следующие типы креплений:

Для круглых воздуховодов:

• Хомуты с резиновой прокладкой
• Перфорированная лента
• Траверсы с хомутами

Для прямоугольных воздуховодов:

• Z-образные и L-образные профили
• Траверсы с шпильками
• Угловые опоры

Шаг установки креплений зависит от размера сечения: для воздуховодов до 400 мм — не более 4 метров, свыше 400 мм — не более 3 метров. Вертикальные участки фиксируются через каждые 2-3 метра.

Сборка и соединение секций

Монтаж прямоугольных воздуховодов выполняется с применением фланцевых или бесфланцевых соединений. Фланцевое соединение обеспечивает максимальную надёжность и герметичность, рекомендуется для магистральных каналов больших сечений.

Бесфланцевые соединения (на шине, рейке) экономичнее и быстрее в монтаже, применяются для воздуховодов малых и средних сечений.

Круглые воздуховоды соединяются ниппельным или муфтовым способом с обязательной герметизацией стыков.

Герметизация соединений

Класс герметичности системы определяется проектом. Для обеспечения требуемой плотности применяются:

• Уплотнительные ленты и шнуры
• Герметики на силиконовой или акриловой основе
• Самоклеящиеся алюминиевые ленты
• Мастики для фланцевых соединений

Негерметичность воздуховодов приводит к потерям производительности до 20-30% и перерасходу электроэнергии на привод вентиляторов.

Теплоизоляция

Изоляция воздуховодов выполняется для:

• Предотвращения конденсации влаги на холодных поверхностях
• Снижения теплопотерь в приточных системах с подогревом
• Уменьшения шума от работающего оборудования
• Обеспечения пожарной безопасности при прохождении через противопожарные преграды

Толщина изоляции рассчитывается исходя из температуры транспортируемого воздуха и условий окружающей среды.

Стоимость монтажа воздуховодов: факторы ценообразования

Расценки на монтаж воздуховодов формируются с учётом множества параметров, что делает каждый проект индивидуальным с точки зрения бюджета.

Основные ценообразующие факторы

Тип и размер воздуховодов. Монтаж воздуховодов цена за м2 существенно различается для круглых и прямоугольных конструкций, а также зависит от периметра или диаметра сечения. Крупногабаритные воздуховоды требуют усиленных креплений и применения подъёмной техники.

Сложность трассировки. Большое количество поворотов, переходов, врезок увеличивает трудоёмкость работ. Прокладка в стеснённых условиях, на большой высоте или в действующих помещениях также влияет на расценки.

Материал воздуховодов. Монтаж воздуховодов из оцинкованной сталиобходится дешевле работы с нержавейкой или специальными материалами, требующими особых методов соединения.

Необходимость изоляции. Устройство тепло- и звукоизоляции может составлять до 30-40% от стоимости монтажных работ.

Условия производства работ. Работа на высоте свыше 5 метров, необходимость лесов или подъёмников, ночные смены — всё это учитывается при расчёте.

Ориентировочные расценки на монтаж

Для формирования предварительного бюджета можно ориентироваться на следующие значения монтаж воздуховодов цена за м2:

Тип работ	Диапазон цен
Круглые воздуховоды ∅100-250 мм	от 350 руб./м.п.
Круглые воздуховоды ∅315-500 мм	от 550 руб./м.п.
Прямоугольные до 500 мм по стороне	от 450 руб./м²
Прямоугольные 500-1000 мм	от 600 руб./м²
Гибкие воздуховоды	от 250 руб./м.п.
Фасонные изделия	от 35% стоимости прямых участков
Теплоизоляция	от 280 руб./м²

Цены указаны ориентировочно и могут отличаться в зависимости от региона и условий объекта.

Формирование сметы на монтаж воздуховодов

Профессиональнаясмета монтаж воздуховодов включает следующие разделы:

1. Материалы— воздуховоды, фасонные изделия, крепёж, герметики, изоляция
2. Основные работы— сборка, установка, подключение
3. Сопутствующие работы— устройство проходов, установка люков, балансировка
4. Накладные расходы— доставка, подъём материалов….
5. Непредвиденные расходы— закладывается 5-10% от общей суммы

Точная смета составляется после выезда специалиста на объект и детального изучения проектной документации.

Воздуховоды под ключ: комплексный подход

Услуга воздуховоды под ключ предполагает полный цикл работ от проектирования до сдачи системы в эксплуатацию. Такой формат сотрудничества имеет ряд существенных преимуществ.

Состав комплексной услуги

Проектирование. Инженеры разрабатывают оптимальное решение с учётом архитектурных особенностей объекта, требуемых параметров воздухообмена и бюджета заказчика.

Комплектация. Закупка материалов осуществляется централизованно с контролем качества и логистикой. Заказчик получает гарантию совместимости всех компонентов.

Монтаж. Профессиональные бригады выполняют монтаж системы воздуховодов в согласованные сроки с соблюдением технологии.

Пусконаладка. Проводится проверка герметичности, балансировка системы, настройка расходов воздуха на ответвлениях.

Документация. Заказчик получает исполнительную документацию, паспорта на оборудование, гарантийные обязательства.

Экономические преимущества

Комплексный заказ позволяет:

• Снизить общую стоимость на 10-15% по сравнению с разрозненными закупками
• Сократить сроки реализации проекта
• Получить единую гарантию на материалы и работы
• Минимизировать риски несогласованности между проектом и монтажом

Специфика монтажа для различных объектов

Монтаж вентиляции имеет свои особенности в зависимости от назначения здания и условий эксплуатации.

Жилые здания

В квартирах и частных домах приоритетом является минимизация шума и эстетичный внешний вид. Воздуховоды скрываются за подвесными потолками, в коробах или нишах. Применяются гибкие шумоглушащие вставки, малошумное оборудование.

Офисные и торговые помещения

Системы рассчитываются на значительные объёмы воздуха, требуется гибкое зонирование и возможность перенастройки при изменении планировки. Монтаж прямоугольных воздуховодов позволяет рационально использовать межпотолочное пространство.

Промышленные объекты

На производстве к воздуховодам предъявляются повышенные требования по прочности, стойкости к агрессивным средам, температуре.Монтаж воздуховодов из оцинкованной стали дополняется специальными покрытиями или заменяется на нержавеющую сталь.

Чистые помещения

Для медицинских учреждений, лабораторий, микроэлектронного производства требуется особая чистота внутренних поверхностей воздуховодов. Применяются специальные методы монтажа, исключающие загрязнение системы.

Контроль качества монтажных работ

Надёжность монтажа систем вентиляции подтверждается комплексом проверок и испытаний.

Визуальный контроль

Проверяется соответствие фактического монтажа проектным решениям, качество соединений, правильность установки креплений, отсутствие деформаций.

Испытания на герметичность

Участки воздуховодов испытываются под давлением с измерением утечек. Допустимые значения определяются классом герметичности по ГОСТ.

Аэродинамические испытания

Измеряются фактические расходы воздуха на ответвлениях, сопротивление сети, скорости в контрольных точках. При необходимости выполняется балансировка регулирующими устройствами.

Акустические измерения

В помещениях с нормируемым уровнем шума проводятся замеры для подтверждения соответствия санитарным нормам.

Преимущества профессионального монтажа

Заказ монтажа вентиляционных изделий у специализированной организации обеспечивает:

Гарантию результата. Система будет работать в соответствии с проектными параметрами и нормативными требованиями.

Экономию времени. Опытные бригады выполняют работы в 2-3 раза быстрее неподготовленных исполнителей.

Оптимизацию затрат. Правильный расчёт материалов исключает перерасход, а качественный монтаж — затраты на переделки.

Безопасность. Работы ведутся с соблюдением требований охраны труда, особенно при монтаже на высоте и в сложных условиях.

Долговечность системы. Профессионально смонтированная вентиляция служит 15-25 лет без капитального ремонта.

Часто задаваемые вопросы

Сколько времени занимает монтаж воздуховодов?

Сроки зависят от масштаба проекта. Вентиляция квартиры монтируется за 1-3 дня, офиса — 1-2 недели, крупного объекта — несколько месяцев.

Можно ли выполнить монтаж без проекта?

Для небольших систем допускается монтаж по эскизной схеме. Для коммерческих и промышленных объектов проект обязателен и необходим для согласований.

Что влияет на итоговую стоимость?

Ключевые факторы: протяжённость трасс, сечение воздуховодов, сложность прокладки, необходимость изоляции, условия работы.

Какой материал воздуховодов выбрать?

Для большинства объектов оптимальна оцинкованная сталь. Выбор специальных материалов определяется условиями эксплуатации: влажность, температура, агрессивные среды.

Профессиональный монтаж воздуховодов— это инвестиция в комфорт, здоровье и энергоэффективность здания. Доверяя эту работу квалифицированным специалистам, вы получаете надёжную систему вентиляции, которая будет исправно функционировать долгие годы.

Для расчёта точной стоимости монтажа воздуховодов на вашем объекте оставьте заявку на выезд инженера. Мы подготовим детальную смету, предложим оптимальные решения и выполним монтаж систем вентиляции в согласованные сроки с гарантией качества.
